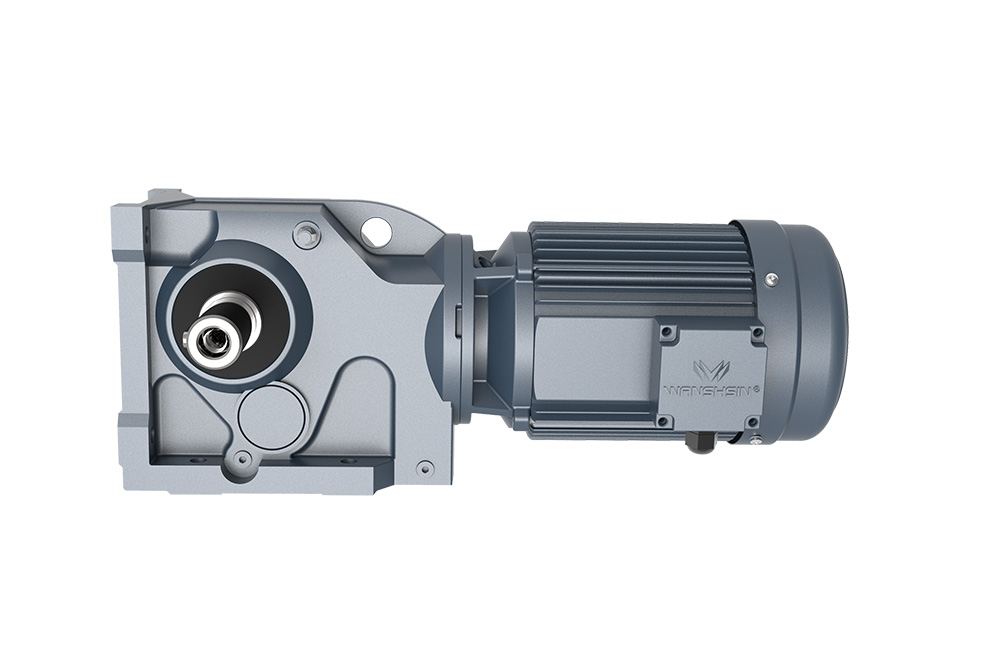

Цилиндро-конические редукторы, серия K
Цилиндрические мотор-редукторы с параллельным расположением валов серии K имеют два вида установки: через фланец, на лапах. Редуктор имеет 12 типоразмеров. Низкий уровень шума.
Производитель: Wanshsin
Очистить
| Мощность | 0,12 — 200 кВт |
| Количество типоразмеров | 10 |
| Редукция | до 3 ступеней |
| Крутящий момент | до 50 000 HM |
| Диапазон передаточных чисел | 5.36 — 32625 |
| Габариты | K37 — K187 |
| Тип присоединения | Лапы; Фланец |
Преимущества
- Низкий уровень шума
- Огромная номенклатура позиций под конкретную задачу
- IEC-фланец для адаптивного монтажа электродвигателей
- Рассчитаны на работу при постоянной нагрузке
- КПД до 98%
- Закаленные шестерни
Варианты исполнения и дополнительное оборудование:
- Многоступенчатый редуктор
- Соединительные IEC-фланцы для работы с разными двигателями
- По запросу двигатели и мотор-редукторы могут быть снабжены встроенным электромагнитным тормозом
- Механический тормоз
Передаточные значения комбинаций редукторов и электродвигателей 0,12 кВт - 7,5 кВт
|
Габариты мотор-редуктора / типоразмер K/KF/KA/KAF |
Ступени редукции |
D63/71 (0.12-0.37 кВт) |
D80 (0.55-0.75 кВт) |
D90 (1.1-1.5 кВт) |
D100 (2.2-3.0 кВт) |
D112 (4.0 кВт) |
D132S (5.5 кВт) |
D132M (7.5 кВт) |
| 37 | 3 | 5.36-106.38 | 5.36-83.69 |
5.36-24.99 29.96-72.54 |
5.36-10.49 13.08-20.19 29.96-58.60 |
- | - | - |
| 47 | 3 |
7.36-11.77 13.65-31.30 39.61-131.87 |
5.81-104.37 | 5.81-90.86 |
5.81-21.18 25.91 35.39-63.30 75.20 |
|||
| 57 | 3 |
9.59-11.92 19.34-35.70 48.89-145.14 |
7.55-11.92 15.22-123.85 |
6.57-108.29 | 6.57-90.26 |
6.57-30.28 38.49-76.56 |
- | - |
| 67 | 3 |
10.63-12.48 19.30-35.62 48.77-144.79 |
8.37-12.48 15.19-123.54 |
7.28-108.03 | 7.28-90.04 |
7.28-30.22 38.39-76.37 |
7.28-24.00 38.39-60.66 |
7.28-24.00 38.39-60.66 |
| 77 | 3 |
25.62-38.39 64.75-192.18 |
10.84-12.36 20.25-38.39 51.18-154.02 |
7.24-135.28 | 7.24-113.56 | 7.24-97.05 |
7.24-30.89 40.04-78.07 |
7.24-30.89 40.04-78.07 |
| 87 | 3 | - |
16.00 27.88-31.39 70.46-197.37 |
11.17 16.00 19.45-31.39 49.16-174.19 |
8.29-11.17 14.45-147.32 |
8.29-11.17 14.45-126.91 |
7.21-102.71 | 7.21-102.71 |
| 97 | 3 | - | - |
24.75-38.30 62.55-176.05 |
18.96-38.30 47.93-176.05 |
18.96-38.30 47.93-153.21 |
8.71-123.93 | 8.71-123.93 |
| 107 | 3 | - | - | - |
13.43 22.62-29.00 32.69 57.17-143.47 |
13.43 22.62-29.00 32.69 57.17-143.47 |
8.69-29.00 32.69-143.47 |
8.69-29.00 32.69-143.47 |
| 127 | 3 | - | - | - | - | - | - |
12.79 21.15-36.25 47.82-146.07 |
Передаточные значения комбинаций редукторов и электродвигателей 9,2 кВт к- к200 кВт
|
Габариты мотор-редуктора / типоразмер |
Ступени редукции |
D132ML (9.2 кВт) |
D160M (11 кВт) |
D160L (15 кВт) |
D180 (18.5 кВт) |
D200 (30 кВт) |
D225 (37-45 кВт) |
D250 (55 кВт) |
D280 (75-90 кВт) |
D315 (110-132 кВт) |
D315M-A/B (160-200 кВт) |
|
K/KF/KA/KAF 77 |
3 |
7.24-23.08 40.04-58.34 |
7.24-23.08 40.04-58.34 |
- | - | - | - | - | - | - | - |
|
K/KF/KA/KAF 87 |
3 | 7.21-79.34 | 7.21-79.34 | 7.21-79.34 |
7.21-14.45 17.42-24.92 36.52-63.00 |
- | - | - | - | - | - |
|
K/KF/KA/KAF 97 |
3 | 8.71-96.80 | 8.71-96.80 | 8.71-96.80 |
8.71-30.82 41.87-77.89 |
8.71-24.75 41.87-62.55 |
- | - | - | - | - |
|
K/KF/KA/KAF 107 |
3 | 8.69-112.41 | 8.69-112.41 | 8.69-112.41 | 8.69-90.96 |
8.69-31.28 37.00-73.30 |
8.69-31.28 37.00-73.30 |
- | - | - | |
|
K/KF/KA/KAF 127 |
3 |
10.74-12.79 17.77-136.14 |
10.74-12.79 17.77-136.14 |
10.74-12.79 17.77-136.14 |
8.68-110.18 | 8.68-89.89 | 8.68-89.89 |
8.68-31.37 40.19-70.95 |
8.68-31.37 40.19-70.95 |
- | - |
|
K/KF/KA/KAF 157 |
3 | - |
18.37-31.30 46.79-150.41 |
18.37-31.30 46.79-150.41 |
14.92-122.39 | 12.65-100.22 | 12.65-100.22 | 12.65-79.75 | 12.65-79.75 |
12.65-23.95 38.02-61.02 |
12.65-18.37 38.02-46.79 |
|
K/KH 167 |
3 | - |
24.52-32.25 51.77-164.50 |
24.52-32.25 51.77-164.50 |
20.32-32.25 42.89-134.99 |
17.34-109.83 | 17.34-109.83 | 17.34-87.86 | 17.34-87.86 | 17.34-68.07 |
17.34-24.52 36.61-51.77 |
|
K/KH 187 |
3 | - |
33.23-42.51 88.00-179.86 |
33.23-42.51 88.00-179.86 |
27.92-42.51 73.96-179.86 |
17.18-179.86 | 17.18-179.86 | 17.18-144.59 | 17.18-144.59 | 17.18-112.60 |
17.18-33.23 45.50-88.00 |
Редукторы WANSHSIN являются аналогами для многих известных брендов Европы:
- SEW-EURODRIVE;
- FLENDER;
- NORD;
- BAUER;
- LENZE;
- BONFIGLIOLI;
- CHIARAVALLI
