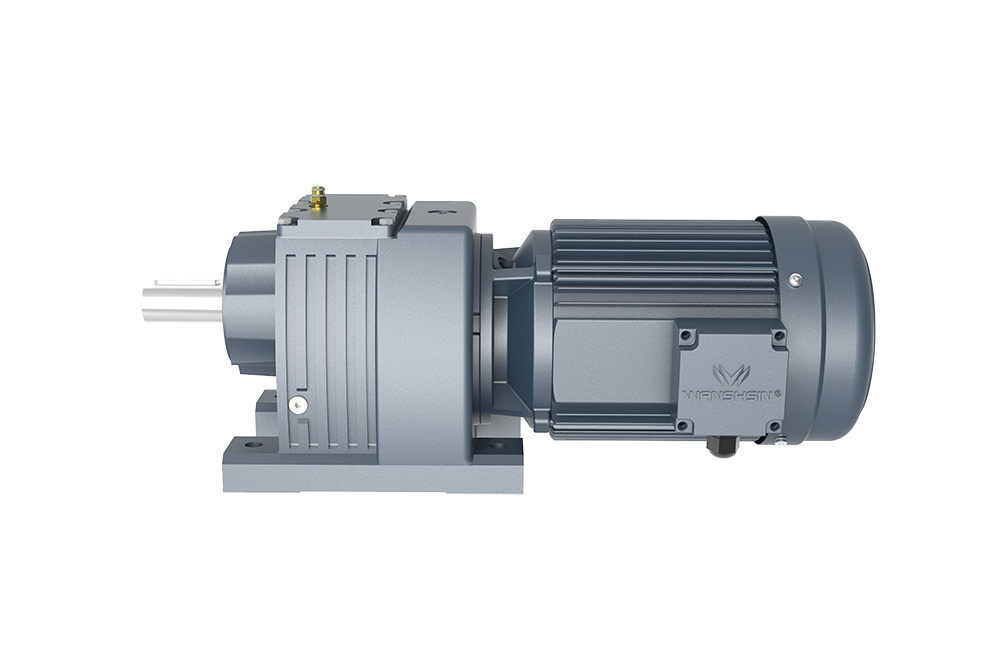

Цилиндрические редукторы, серия R
Цилиндрические редукторы серии R с соосным расположением валов имеют два вида установки: через фланец, на лапах. Редуктор имеет 11 типоразмеров. Низкий уровень шума Производитель: Wanshsin
Очистить
| Мощность | 0,12 — 160 кВт |
| Количество типоразмеров | 11 |
| Редукция | до 3 ступеней |
| Крутящий момент | до 18 000 HM |
| Диапазон передаточных чисел | 3.77 — 33401 |
| Габариты | R27 — R167 |
| Тип присоединения | Лапы; Фланец |
Преимущества
- Низкий уровень шума
- Огромная номенклатура позиций под конкретную задачу
- IEC-фланец для адаптивного монтажа электродвигателей
- Рассчитаны на работу при постоянной нагрузке
- КПД до 98%
- Закаленные шестерни
Варианты исполнения и дополнительное оборудование:
- Многоступенчатый редуктор
- Соединительные IEC-фланцы для работы с разными двигателями
- По запросу двигатели и мотор-редукторы могут быть снабжены встроенным электромагнитным тормозом
- Механический тормоз
| Габариты мотор-редуктора / типоразмер | Ступени редукции | D63/71 (0.12-0.37 кВт) | D80 (0.55-0.75 кВт) | D90 (1.1-1.5 кВт) | D100 (2.2-3.0 кВт) | D112 (4.0 кВт) | D132S (5.5 кВт) | D132M (7.5 кВт) |
| R/RF37 | 2 | 3.41 - 28.32 | 3.41 - 22.27 | 3.41 - 19.31 | 3.41 - 15.60 | - | - | - |
| R/RF37 | 3 | 24.42 - 134.82 | 24.42 - 105.28 | 24.42 - 48.08 61.18 - 90.77 |
24.42 - 32.40 39.17 61.18 73.96 |
- | - | - |
| R/RF47 | 2 | 4.85 - 7.76 10.15 - 33.79 |
3.38 - 26.74 | 3.38 - 23.26 | 3.83 - 16.22 19.27 |
3.83 - 16.22 | 3.83 - 6.00 8.01 - 12.54 |
3.83 - 6.00 8.01 - 12.54 |
| R/RF47 | 3 | 29.88 - 176.88 | 23.59 - 139.99 | 23.59 - 121.87 | 23.59 - 47.75 56 - 73 76.23 - 84.90 100.86 |
23.59 - 47.75 | - | 23.59-36.93 |
| R/RF57 | 2 | 6.41 - 9.06 11.88 - 26.31 |
5.05 - 26.31 | 4.39 - 26.31 | 4.39 - 21.93 | 4.39 - 18.60 | 4.39 - 7.97 9.35 - 14.77 |
4.39 - 7.97 9.35 - 14.77 |
| R/RF57 | 3 | 30.18 - 186.89 | 26.97 - 147.92 | 26.97 - 128.77 | 26.97 - 48.23 57.29 80.55 - 89.71 106.58 |
26.97 - 48.23 80.55 - 89.71 |
26.97 - 37.30 | 26.97 - 37.30 |
| R/RF67 | 2 | 6.27 - 7.79 12.70 - 28.13 |
4.93 - 7.79 10.00 - 28.13 |
4.93 - 28.13 | 4.29 - 23.44 | 4.29 - 19.89 80.55 - 89.71 |
4.29 - 15.79 | 4.29 - 15.79 |
| R/RF67 | 3 | 32.27 - 199.81 | 28.83 - 158.14 | 28.83 - 137 67 |
28.83 - 51.56 61.26 - 95.91 113.94 |
28.83 - 51.56 69.75 - 95.91 |
28.83 - 39.88 69.75 - 74.17 |
28.83 - 39.88 69.75 - 74.17 |
| R/RF77 | 2 | 8.59 15.60-23.37 |
6.79 - 8.59 12.33 - 23.37 |
5.31 - 23.37 | 5.31 - 23.37 | 5.31 - 23.37 | 5.31 - 18.80 | 5.31 - 18.80 |
| R/RF77 | 3 | 36.83 - 195.24 | 29.00 - 166.59 | 25.23 - 145.67 | 25.23 - 121.42 | 25.23 - 102 99 |
25.23 - 45.81 65.77 - 81.80 |
25.23 - 45.81 65.77 - 81.80 |
| R/RF87 | 2 | - | 19.10 - 34.40 | 7.13 - 9.14 13.33 - 34.40 |
5.30 - 34.40 | 5.30 - 34.40 | 5.30 - 27.84 | 5.30 - 27.84 |
| R/RF87 | 3 | - | 41.74 - 246.54 | 27.88 - 216.54 | 27.88 - 181.77 | 27.88 - 155.34 | 27.88 - 63.68 81.92 - 124.97 |
27.88 - 63.68 81.92 - 124.97 |
| R/RF97 | 2 | - | 22.37 - 32.05 | 9.29 16.17 - 32.05 |
7.12 - 9.26 12.39 - 32.05 |
7.12 - 9.29 12.39 - 32.05 |
4.53 - 32.05 | 4.53 - 32.05 |
| R/RF97 | 3 | - | 53.21 - 65.21 103.44 - 289.74 |
37.13 - 255.71 | 27.58 - 216.28 | 27.58 - 150.78 | 27.58 - 150.78 | 27.58 - 150.78 |
| R/RF107 | 2 | - | - | - | 15.65 - 30.77 | 10.13 - 30.77 5.82 - 7.86 |
5.82 - 7.86 10.13 - 30.77 |
5.82 - 7.86 10.13 - 30.77 |
| R/RF107 | 3 | - | - | - | - | 40.37 - 251.15 | 29.49 - 203.16 | 29.49 - 203.16 |
| R/RF137 | 2 | - | - | - | - | - | 7.59 12.83-29.57 |
7.59 12.83-29.57 |
| R/RF137 | 3 | - | - | - | - | - | 32.91 - 222.60 | 32.91 - 222.60 |
| Габариты мотор-редуктора / типоразмер | Ступени редукции | D132ML (9.2 кВт) | D160M (11 кВт) | D160L (15 кВт) | D180 (18.5 кВт) | D200 (30 кВт) | D225 (37 кВт) | D250 (45 кВт) |
| R/RF77 | 2 | 5.31-7.74 9.64-14.05 |
5.31-7.74 9.64-14.05 |
- | - | - | - | - |
| R/RF77 | 3 | 25.31 - 7.47 | 25.31 - 7.74 | - | - | - | - | - |
| R/RF87 | 2 | 5.30 - 21.51 | 5.30 - 21.51 | 5.30 - 21.51 | 5.30 - 17.08 | - | - | - |
| R/RF87 | 3 | 27.88-47.58 81.92-93.38 |
27.88-47.58 81.92-93.38 |
27.88-47.58 81.92-93.38 |
27.88-36.84 | - | - | - |
| R/RF97 | 2 | 4.50 - 25.03 | 4.50 - 25.03 | 4.50 - 25.03 | 4.50 - 20.14 | 4.50 - 16.17 | - | - |
| R/RF97 | 3 | 27.85 - 59.92 72.17 - 116.48 |
27.85 - 59.92 72.17 - 116.48 |
27.85 - 59.92 72.17 - 116.48 |
27.58 - 47.58 72.17 - 92.48 |
27.58 - 37.13 72.17 |
- | - |
| R/RF107 | 2 | 4.92 - 30.77 | 4.92 - 30.77 | 4.92 - 30.77 | 4.92 - 24.90 | 4.92 - 20.07 | 4.92 - 20.07 | - |
| R/RF107 | 3 | 29.49 - 158.68 | 29.49 - 158.68 | 29.49 - 158.68 | 29.49 - 65.60 78.57 - 127.68 |
29.49 - 52.68 | 78.57 - 102.53 | - |
| R/RF137 | 2 | 6.38 - 7.59 10.79 - 29.57 |
6.38 - 7.59 10.79 - 29.57 |
6.38 - 7.59 10.79 - 29.57 |
5.15 - 29.57 | 5.15 - 24.12 | 5.15 - 24.12 | 5.15 - 19.04 |
| R/RF137 | 3 | 27.83-174.40 | 27.83-174.40 | 28.83-174.40 | 27.83-141.12 | 27.83 - 65.20 88.70 - 113.72 |
27.83 - 65.20 88.70 - 113.72 |
27.83 - 50.86 88.70 |
| R/RF147 | 2 | 7.25 11.99 - 20.44 |
7.25 11.99 - 20.44 |
7.25 11.99 - 20.44 |
5.89 - 7.25 9.74 - 20.44 |
5.00 - 20.44 | 5.00 - 20.44 | 5.00 - 20.44 |
| R/RF147 | 3 | - | 41.74 - 246.54 | 27.88 - 216.54 | 27.88 - 181.77 | 27.88 - 155.34 | 27.88 - 63.68 81.92 - 124.97 |
27.88 - 63.68 81.92 - 124.97 |
| R/RF167 | 2 | - | 14.48 - 46.00 | 14.48 - 46.00 | 11.99 - 37.74 | 10.24 - 30.71 | 10.24 - 30.71 | 10.24 - 24.57 |
| R/RF167 | 3 | - | 34.41 - 229.71 | 34.41 - 229.71 | 27.96 - 186.93 | 23.71 - 153.07 | 23.71 - 153.07 | 23.71 - 58.65 82.91 - 121.81 |
Редукторы WANSHSIN являются аналогами для многих известных брендов Европы:
- SEW-EURODRIVE
- FLENDER
- NORD
- BAUER
- LENZE
- BONFIGLIOLI
- CHIARAVALLI
