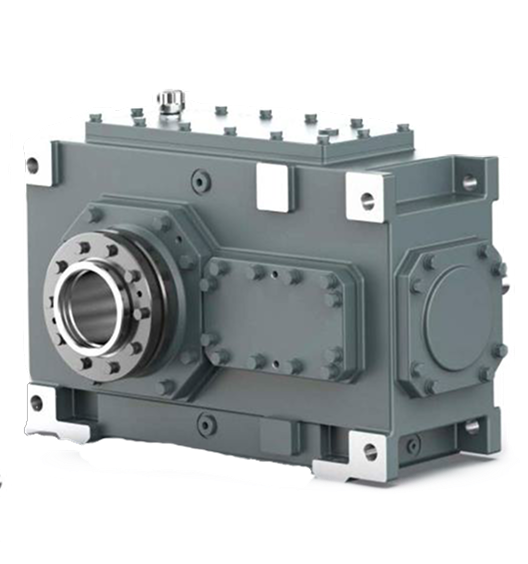

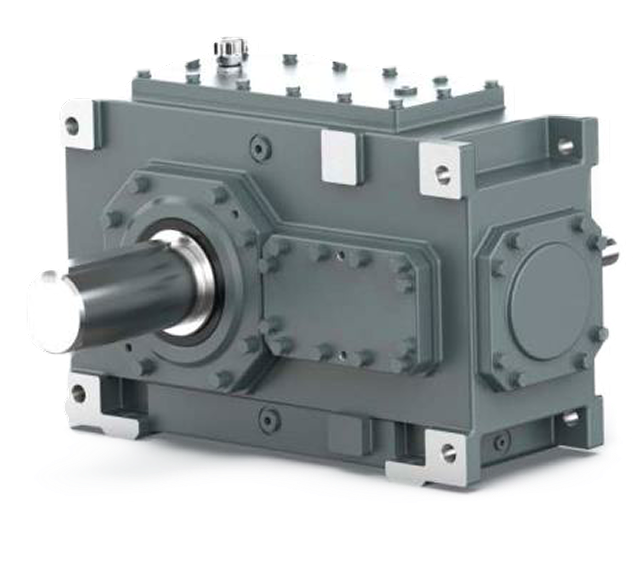

Цилиндрический промышленный редуктор, серия H (WSH), Wanshsin

Цилиндрические индустриальные редукторы серии H имеют два вида установки: через фланец, на лапах. Редукторы WSH имеют 4 ступени редуцирования и 24 базовых типоразмера. Низкий уровень шума и оптимизированный теплоотвод. Возможна установка дополнительного вентилятора.
Производитель: Wanshsin

Конструкция имеет высокую вариативность комбинирования комплектующих, что позволяет выпустить редуктор индивидуально под потребности Вашего привода. Промышленные редукторы Wanshsin прекрасно заменяют редукторы Sew Eurodrive, Flender, Bonfiglioli

Оставить заявку Заполнить опросный лист Скачать опросный лист

Очистить

Мощность	до 4900 кВт
Скорость на входном валу	1000 — 1800 об/мин
Скорость на выходном валу	2,2 — 1440 об/мин
Количество типоразмеров	24
Редукция	до 4 ступеней
Крутящий момент	до 900 кНм
Диапазон передаточных чисел	1,25 — 450
Габариты	WSH..3. — WSH..26.
Тип присоединения	Лапы; Фланец
Варианты исполнения при монтаже	Вертикальное; Горизонтальное

Преимущества

Низкий уровень шума
Огромная номенклатура типоразмеров и модификаций: адаптивность конструкции под любую задачу
Механизм редуктора оптимизирован, избегая излишних деталей
Есть варианты исполнения с монатжом в ограниченном пространстве
IEC-фланец для адаптивного монтажа электродвигателей
Увеличенная площадь поверхности корпуса, внешние вентиляторы, охлаждающие змеевики повышают тепловую мощность редуктора

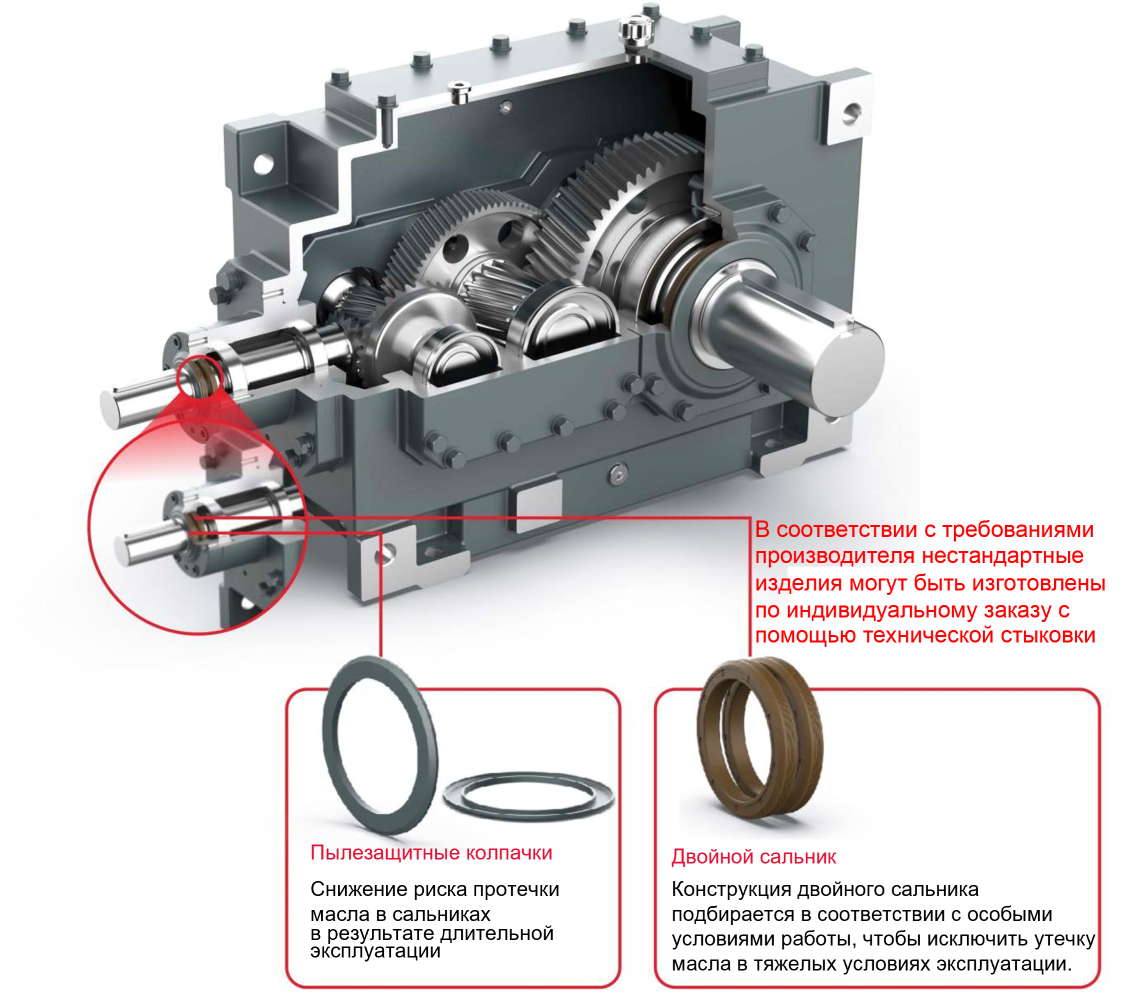

Защита от протечек, благодаря двойному сальнику и пылезащитной крышки
Закаленные шестерни

Дополнительное оборудование:

Насос с фланцевым соединением
Насос с электродвигателем
Масляный бак
Охлаждающий вентилятор
Охлаждающий змеевик
Маслостанция
Лабиринтное уплотнение
Таконитовое уплотнение
Колокол
Реактивный рычаг
Качающаяся рама
Направляющие основания корпуса
Ограничитель обратного хода
Кронштейны для двигателя
Фланец корпуса

Номинальный выходной крутящий момент (кНм) для редуктора WSH1.. (одноступенчатый)

u - передаточное число; H - типоразмер

u \| H	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26
1,25	2,9	-	8	-	15,2	-	24,7	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
1,4	3,1	-	8,2	-	15,9	-	25,6	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
1,6	3,3	-	8,6	-	16,3	-	27,1	-	46	-	67,4	-	-	-	-	-	-	-	-	-	-	-	-	-
1,8	2,7	-	8,8	-	17,4	-	28	-	47,6	-	70,9	-	-	-	-	-	-	-	-	-	-	-	-	-
2	2,8	-	9,4	-	17,8	-	28,7	-	49,1	-	72,9	-	129	-	-	-	-	-	-	-	-	-	-	-
2,24	2,8	-	9,6	-	17,8	-	28,7	-	50,6	-	75,2	-	130	-	-	-	-	-	-	-	-	-	-	-
2,5	2,9	-	9,6	-	17,8	-	28,7	-	50,6	-	77	-	117	-	-	-	-	-	-	-	-	-	-	-
2,8	3,1	-	9,6	-	17,1	-	27,2	-	50,6	-	77	-	120	-	171	-	-	-	-	-	-	-	-	-
3,15	3,1	-	9,6	-	17,4	-	28,1	-	48,1	-	73,1	-	124	-	173	-	-	-	-	-	-	-	-	-
3,55	3,2	-	9,5	-	17,8	-	28,6	-	50,2	-	74,4	-	126	-	173	-	-	-	-	-	-	-	-	-
4	3,2	-	9,6	-	17,8	-	28,7	-	50,6	-	75,7	-	130	-	173	-	245	-	-	-	-	-	-	-
4,5	2,5	-	7,7	-	15,8	-	24,6	-	46	-	61,6	-	109	-	146	-	216	-	-	-	-	-	-	-
5	2,4	-	7,2	-	13,8	-	23,5	-	38,7	-	58,3	-	95	-	124	-	174	-	-	-	-	-	-	-
5,6	2,3	-	6,9	-	13,1	-	20,1	-	36,5	-	55,4	-	90,4	-	118	-	150	-	-	-	-	-	-	-

Номинальный выходной крутящий момент (кНм) для редуктора WSH2.. (двухступенчатый)

u - передаточное число; H - типоразмер

u \| H	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26
6,3	-	6,3	10,7	-	20,3	-	33,7	-	59,3	-	86	-	143	-	195	-	292	-	-	-	-	-	-	-
7,1	-	6,5	11,2	-	20,3	-	33,7	-	59,3	-	86	-	143	160	195	230	292	335	410	-	-	-	-	-
8	-	6,7	11,2	13,5	20,3	25,6	33,7	42,2	59,3	73,8	86	107	143	160	195	230	292	335	410	458	-	-	-	-
9	-	6,7	11,2	14,4	20,3	25,6	33,7	42,2	59,3	73,8	86	107	143	160	195	230	292	335	410	458	540	-	-	-
10	-	6,3	10,5	14,4	20,3	25,6	33,7	42,2	59,3	73,8	86	107	143	160	195	230	292	335	410	458	540	620	-	-
11,2	-	6,3	10,6	14,4	20,3	25,6	33,7	42,2	59,3	73,8	86	107	143	160	195	230	292	335	410	458	540	620	780	-
12,5	-	6,7	11,2	13,5	20,2	25,6	33,7	42,2	59,3	73,8	86	107	143	160	195	230	292	335	410	458	540	620	780	880
14	-	6,7	11,2	13,5	20,3	25,6	33,7	42,2	59,3	73,8	86	107	143	160	195	230	292	335	410	458	540	620	780	880
16	-	6,7	11,2	14,4	20,3	25,5	33,7	42,2	59,3	73,8	86	107	143	160	195	230	292	335	410	458	540	620	780	880
18	-	6,3	10,5	14,4	19	25,6	33,7	42,2	59,3	73,8	86	107	143	160	195	230	292	335	410	458	540	620	780	880
20	-	6,6	11,2	14,4	19	25,6	33,7	42,2	59,3	73,8	86	107	143	160	195	230	292	335	410	458	540	620	780	880
22,4	-	6,3	10,9	13,5	19,8	24	33,1	42,2	58,3	73,8	-	107	-	160	-	230	-	335	-	458	-	620	-	880
25	-	-	-	14,3	-	24	-	42,2	-	73,8	-	107	-	-	-	-	-	-	-	-	-	-	-	-
28	-	-	-	13,9	-	25	-	41,6	-	72,5	-	-	-	-	-	-	-	-	-	-	-	-	-	-

Номинальный выходной крутящий момент (кНм) для редуктора WSH3.. (трёхступенчатый)

u - передаточное число; H - типоразмер

u \| H	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26
22,4	-	-	-	-	-	-	-	-	-	-	88	-	153	-	200	-	300	-	420	-	560	-	800	-
25	-	-	11,6	-	21,7	-	35,7	-	63,5	-	88	-	153	173	200	240	300	345	420	470	560	640	800	900
28	-	-	11,6	-	21,7	-	35,7	-	63,5	-	88	109	153	173	200	240	300	345	420	470	560	640	800	900
31,5	-	-	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	88	109	153	173	200	240	300	345	420	470	560	640	800	900
35,5	-	-	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	88	109	153	173	200	240	300	345	420	470	560	640	800	900
40	-	-	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	88	109	153	173	200	240	300	345	420	470	560	640	800	900
45	-	-	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	88	109	153	173	200	240	300	345	420	470	560	640	800	900
50	-	-	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	88	109	153	173	200	240	300	345	420	470	560	640	800	900
56	-	-	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	88	109	153	173	200	240	300	345	420	470	560	640	800	900
63	-	-	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	88	109	153	173	200	240	300	345	420	470	560	640	800	900
71	-	-	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	88	109	153	173	200	240	300	345	420	470	560	640	800	900
80	-	-	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	88	109	153	173	200	240	300	345	420	470	560	640	800	900
90	-	-	11,6	15,5	20	27,2	34,5	43,8	63,5	77,2	88	109	153	173	200	240	290	345	410	470	560	640	800	900
100	-	-	-	14,5	-	27,2	-	43,8	-	77,2	-	109	-	173	-	226	-	335	-	456	-	640	-	900
112	-	-	-	15	-	25,2	-	42,8	-	77,2	-	109	-	-	-	-	-	-	-	-	-	-	-	-

Номинальный выходной крутящий момент (кНм) для редуктора WSH4.. (четырехступенчатый)

u - передаточное число; H - типоразмер

u \| H	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26
100	-	-	-	-	21,7	-	35,7	-	61,6	-	90,7	-	153	-	200	-	300	-	420	-	560	-	800	-
112	-	-	-	-	21,7	-	35,7	-	61,6	-	90,7	-	153	173	200	240	300	345	420	470	560	640	800	900
125	-	-	-	-	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
140	-	-	-	-	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
160	-	-	-	-	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
180	-	-	-	-	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
200	-	-	-	-	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
224	-	-	-	-	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
250	-	-	-	-	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
280	-	-	-	-	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
315	-	-	-	-	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
355	-	-	-	-	19,6	27,2	35,7	44,2	61,6	78	90,7	113	140	173	192	240	290	345	410	470	560	640	800	900
400	-	-	-	-	-	27,2	-	44,2	-	78	-	113	-	158	-	223	-	335	-	465	-	640	-	900
450	-	-	-	-	-	25,3	-	42,8	-	78	-	113	-	-	-	-	-	-	-	-	-	-	-	-

Редукторы WANSHSIN являются аналогами для многих известных брендов Европы:

SEW-EURODRIVE;
FLENDER;
NORD;
BAUER;
LENZE;
BONFIGLIOLI;
CHIARAVALLI
