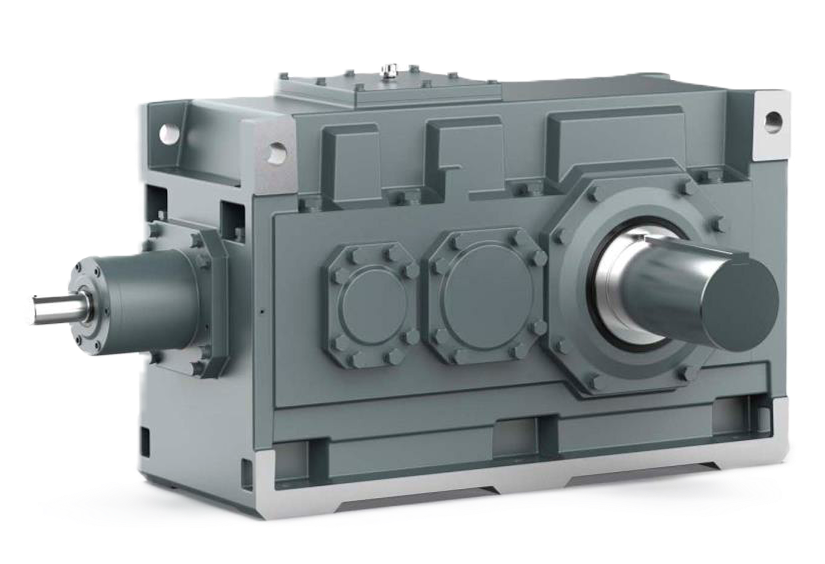

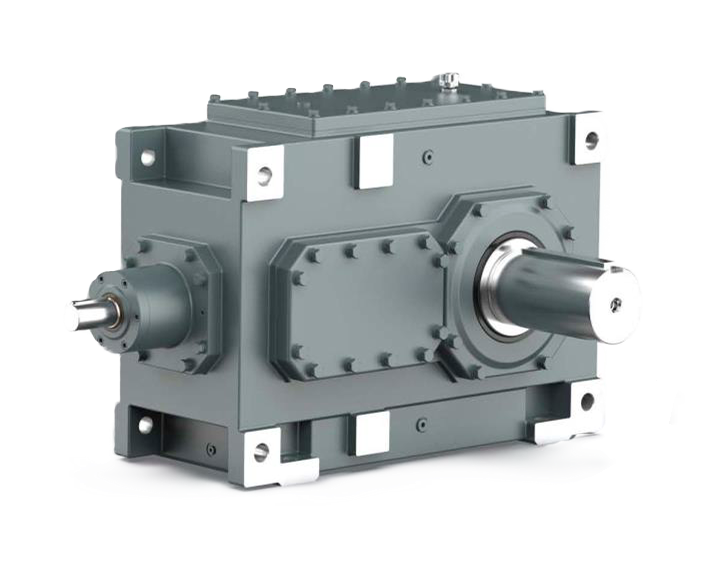

Коническо-цилиндрический промышленный редуктор, серия B (WSB), Wanshsin

Цилиндрические индустриальные редукторы серии B имеют два вида установки: через фланец, на лапах; в вертикальном и горизонтальном положении. Редукторы WSB имеют 3 ступени редуцирования и 23 базовых типоразмера. Низкий уровень шума и оптимизированный теплоотвод. Возможна установка дополнительного вентилятора.
Производитель: Wanshsin

Конструкция имеет высокую вариативность комбинирования комплектующих, что позволяет выпустить редуктор индивидуально под потребности Вашего привода. Промышленные редукторы Wanshsin прекрасно заменяют редукторы Sew Eurodrive, Flender, Bonfiglioli.

Оставить заявку Заполнить опросный лист Скачать опросный лист

Очистить

Мощность	до 4900 кВт
Скорость на входном валу	1000 — 1800 об/мин
Скорость на выходном валу	2,2 — 1440 об/мин
Количество типоразмеров	23
Редукция	до 4 ступеней
Крутящий момент	до 900 кНм
Диапазон передаточных чисел	1,25 — 450
Габариты	WSB..4. — WSB..26.
Тип присоединения	Лапы; Фланец
Варианты исполнения при монтаже	Вертикальное; Горизонтальное

Преимущества

Низкий уровень шума
Огромная номенклатура типоразмеров и модификаций: адаптивность конструкции под любую задачу
Механизм редуктора оптимизирован, избегая излишних деталей
Есть варианты исполнения с монатжом в ограниченном пространстве
IEC-фланец для адаптивного монтажа электродвигателей
Увеличенная площадь поверхности корпуса, внешние вентиляторы, охлаждающие змеевики повышают тепловую мощность редуктора

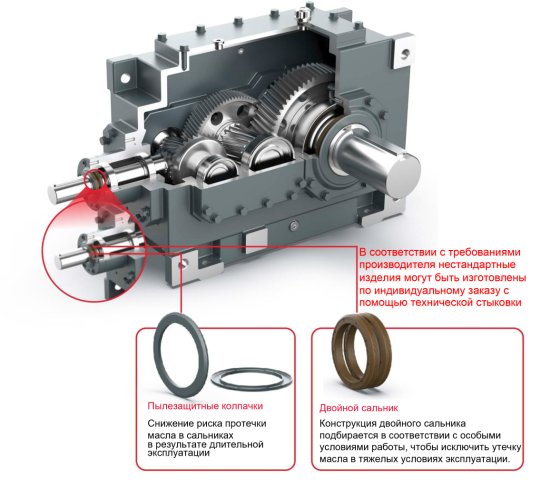

Защита от протечек, благодаря двойному сальнику и пылезащитной крышки
Закаленные шестерни

Дополнительное оборудование:

Насос с фланцевым соединением
Насос с электродвигателем
Масляный бак
Охлаждающий вентилятор
Охлаждающий змеевик
Маслостанция
Лабиринтное уплотнение
Таконитовое уплотнение
Колокол
Реактивный рычаг
Качающаяся рама
Направляющие основания корпуса
Ограничитель обратного хода
Кронштейны для двигателя
Фланец корпуса

Номинальный выходной крутящий момент (кНм) для редуктора WSB2.. (двухступенчатый)

u - передаточное число; H - типоразмер

u \| H	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26
5	6,1	9,4	-	19	-	29,9	-	46	-	68,6	-	122	-	-	-	-	-	-	-	-	-	-	-
5,6	6,2	9,4	-	19	-	29,9	-	48,1	-	69,6	-	122	135	195	-	-	-	-	-	-	-	-	-
6,3	6,2	9,4	12	19	23,8	29,9	38	50,2	58,8	73,8	85,2	130	141	195	-	-	-	-	-	-	-	-	-
7,1	6,2	9,4	12	19	23,8	29,9	38	52,4	60,9	75,9	87,3	132	145	195	230	-	-	-	-	-	-	-	-
8	6,2	9,4	12	19	23,8	29,9	38	54	63,1	80	91,5	132	148	195	230	-	-	-	-	-	-	-	-
9	6,2	9,4	12	19	23,8	29,9	38	54	65,2	81,1	94,6	132	148	195	230	-	-	-	-	-	-	-	-
10	6,2	9,4	12	19	23,8	29,9	38	54	66,3	81,1	98,8	132	148	195	230	-	-	-	-	-	-	-	-
11,2	6,2	9,4	12	19	23,8	29,9	38	54	66,3	81,1	101	132	148	195	230	-	-	-	-	-	-	-	-
12,5	-	-	12	-	23,8	-	38	-	66,3	-	101	-	148	-	230	-	-	-	-	-	-	-	-
14	-	-	12	-	23,8	-	38	-	66,3	-	101	-	-	-	-	-	-	-	-	-	-	-	-

Номинальный выходной крутящий момент (кНм) для редуктора WSB3.. (трехступенчатый)

u - передаточное число; H - типоразмер

u \| H	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26
12,5	5,5	9,4	-	17	-	28	-	52,4	-	79,5	-	132	-	195	-	250	-	340	-	-	-	-	-
14	6	9,8	-	18,2	-	29,5	-	56,7	-	81,6	-	137	148	195	230	262	295	360	405	-	-	-	-
16	6,6	10,5	12	19,8	21,5	31	35,6	59,9	66,3	83,8	99,4	142	154	200	230	275	308	380	422	-	-	-	-
18	6,7	11,3	12,6	21,1	23,1	33,9	37,5	62	69,5	86,7	102	148	160	200	240	288	320	400	438	-	-	-	-
20	6,7	11,6	13,2	21,7	25	35,7	39,3	63,5	72,7	90,7	105	153	167	200	240	300	332	420	455	560	-	800	-
22,4	6,7	11,6	14,2	21,7	26,5	35,7	41,8	63,5	75,6	90,7	108	153	173	200	240	300	345	420	470	560	640	800	900
25	6,7	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
28	6,7	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
31,5	6,7	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
35,5	6,7	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
40	6,7	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
45	6,7	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
50	6,7	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
56	6,7	11,6	15,5	21,7	27,2	35,7	43,8	63,5	77,2	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
63	6,6	11,4	15,5	21,4	27,2	35,7	43,8	63,5	77,2	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
71	6,6	11	15,5	20	27,2	34	43,8	60	77,2	90,7	113	153	173	200	240	300	345	420	470	-	640	-	900
80	-	-	14	-	26,9	-	43,8	-	77,2	-	113	-	173	-	240	-	345	-	470	-	-	-	-
90	-	-	14	-	25,2	-	43	-	75	-	113	-	-	-	-	-	-	-	-	-	-	-	-

Номинальный выходной крутящий момент (кНм) для редуктора WSB4.. (четырехступенчатый)

u - передаточное число; H - типоразмер

u \| H	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26
80	-	11,6	-	21,7	-	35,7	-	61,6	-	90,7	-	153	-	200	-	300	-	420	-	560	-	800	-
90	-	11,6	-	21,7	-	35,7	-	61,6	-	90,7	-	153	173	200	240	300	345	420	470	560	640	800	900
100	-	11,6	15,5	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
112	-	11,6	15,5	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
125	-	11,6	15,5	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
140	-	11,6	15,5	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
160	-	11,6	15,5	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
180	-	11,6	15,5	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
200	-	11,6	15,5	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
224	-	11,6	15,5	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
250	-	11,6	15,5	21,7	27,2	35,7	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
280	-	11,6	15,5	21,7	27,2	35,3	44,2	61,6	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
315	-	11,2	15,5	20,5	27,2	34	44,2	60	78	90,7	113	153	173	200	240	300	345	420	470	560	640	800	900
355	-	-	15,5	-	26,5	-	44,2	-	78	-	113	-	173	-	240	-	345	-	470	-	640	-	900
400	-	-	14,5	-	25,5	-	43	-	75	-	113	-	-	-	-	-	-	-	-	-	-	-	-

Редукторы WANSHSIN являются аналогами для многих известных брендов Европы:

SEW-EURODRIVE;
FLENDER;
NORD;
BAUER;
LENZE;
BONFIGLIOLI;
CHIARAVALLI
