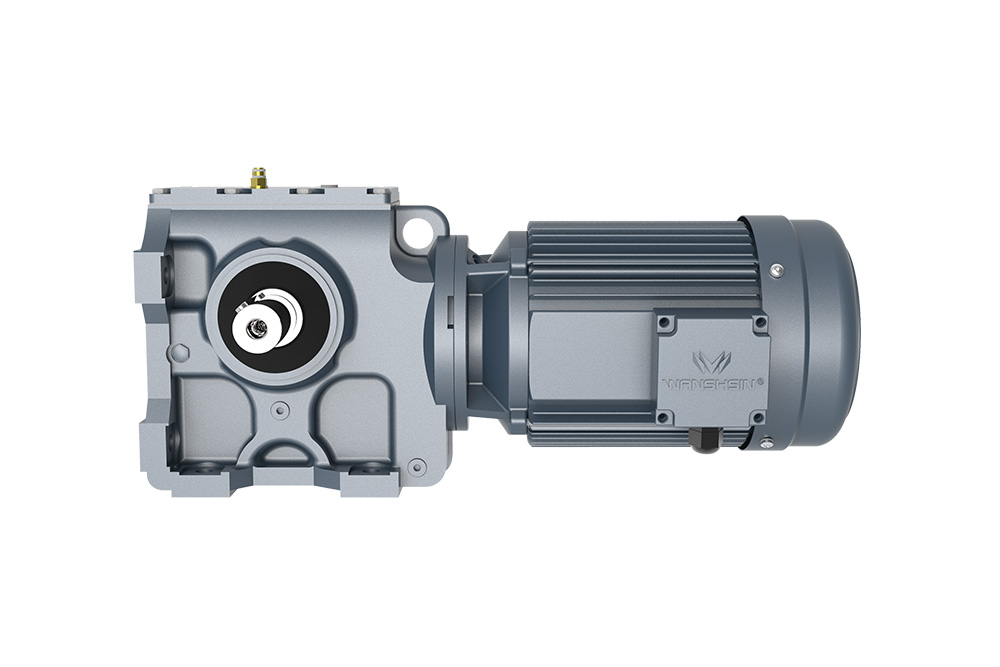

Цилиндро-червячные редукторы, серия S

Двухступенчатые цилиндро-червячные мотор-редукторы серии S имеют два вида установки: через фланец и на лапах. Редуктор имеет 7 типоразмеров. Низкий уровень шума.
Производитель: Wanshsin

Оставить заявку Заполнить опросный лист Скачать опросный лист

Очистить

Мощность	0,12 — 18,5 кВт
Количество типоразмеров	7
Редукция	до 2 ступеней
Крутящий момент	до 4 200 HM
Диапазон передаточных чисел	6.8 — 33818
Габариты	S37 — S97
Тип присоединения	Лапы; Фланец

Преимущества

Низкий уровень шума
Огромная номенклатура позиций под конкретную задачу
IEC-фланец для адаптивного монтажа электродвигателей
Рассчитаны на работу при постоянной нагрузке
КПД до 98%
Закаленные шестерни

Варианты исполнения и дополнительное оборудование:

Многоступенчатый редуктор
Соединительные IEC-фланцы для работы с разными двигателями
По запросу двигатели и мотор-редукторы могут быть снабжены встроенным электромагнитным тормозом
Механический тормоз

Передаточные значения комбинаций редукторов и электродвигателей 0,12 кВт - 7,5 кВт

Габариты мотор-редуктора / типоразмер S/SF/SA/SAF	Ступени редукции	D63/71 (0.12-0.37 кВт)	D80 (0.55-0.75 кВт)	D90 (1.1-1.5 кВт)	D100 (2.2-3.0 кВт)	D112 (4.0 кВт)	D132S (5.5 кВт)	D132M (7.5 кВт)
37	2	6.80-18.24 19.89-51.30 55.93-157.43	6.80-15.53 19.13 22.50-43.68 53.83 63.33-122.94	6.80-13.39 19.13 22.50-37.66 53.83 63.33-106.00	-	-	-	-
47	2	7.28-17.62 20.33-54.59 63.80-201.00	7.28-17.62 20.33-54.59 67.20 71.75-158.12	7.28-19.54 23.20-47.32 56.61 67.20 71.75-137.05	7.28-14.24 19.54 23.20-38.23 56.61 67.20 71.75-110.73	-	-	-
57	2	7.28-17.62 20.33-54.59 63.80-201.00	7.28-17.62 20.33-54.59 67.20 71.75-158.12	7.28-19.54 23.20-47.32 56.61 67.20 71.75-137.05	7.28-14.24 19.54 23.20-38.23 56.61 67.20 71.75-110.73	-	-	-
67	2	11.03-17.28 20.37-23.22 24.44 29.63-54.70 62.35-65.63 75.06 85.83-217.41	8.69-17.28 20.37-23.22 24.44-54.70 62.35-65.63 75.06 85.83-217.41	7.56-17.28 20.37-23.22 24.44-54.70 62.35-65.63 78.00-190.1	7.56-17.28 20.37 23.33 26.93-54.70 67.57 78.00-158.45	7.56-20.30 23.33 26.93-46.40 58.80 67.57 78.00-134.40	7.56-13.73 20.30 23.33 26.93-36.85 58.80 67.57 78.00-106.75	7.56-13.73 20.30 23.33 26.93-36.85 58.80 67.57 78.00-106.75
77	2	15.28-18.42 20.99 22.89 35.94-53.87 63.03 71.33-75.09 107.83-256.47	12.07-18.42 20.99 22.89 28.41-53.87 63.03 71.33-75.09 85.22-256.47	8.06-18.42 20.99 22.89-75.09 85.22-225.26	8.06-18.42 20.99 22.89-66.67 75.20-189.09	8.06-18.42 20.99 22.89-56.92 66.67 75.20-161.60	8.06-18.97 22.22 25.07-43.33 56.92 66.67 75.20-130.00	8.06-18.97 22.22 25.07-43.33 56.92 66.67 75.20-130.00
87	2	-	17.49-19.70 21.43 25.50 39.10-57.00 64.27-70.43 81.76 91.20	12.21-19.70 21.43 25.50-57.00 64.27-70.43 81.76-288.00	9.07-19.70 21.43 25.50-57.00 64.27-86.15 99.26-258.18	9.07-19.70 21.43 25.50-57.00 64.27-77.14 86.15 99.26-222.40	7.88-19.70 21.43 25.50-64.00 77.14 86.15 99.26-180.00	7.88-19.70 21.43 25.50-64.00 77.14 86.15 99.26-180.00
97	2	-	23.59 26.39 49.87-60.59 71.43 80.85 161.74-286.40	17.05-23.59 26.39 36.05-60.59 71.43 80.85 116.92-286.40	13.07-23.59 26.39 32.60-60.59 71.43 80.85-286.40	13.07-23.59 26.39 32.60-60.59 71.43 80.85-286.40	8.26-23.59 26.39 32.60-78.26 89.60-231.67	8.26-23.59 26.39 32.60-78.26 89.60-231.67

Передаточные значения комбинаций редукторов и электродвигателей 9,2 кВт - 18,5 кВт

Габариты мотор-редуктора / типоразмер S/SF/SA/SAF	Ступени редукции	D132ML (9.2 кВт)	D160M (11 кВт)	D160L (15 кВт)	D180 (18.5 кВт)
77	2	8.06-13.76 18.97 22.22 25.07-32.38 56.92 66.67 75.20-97.14	8.06-13.76 18.97 22.22 25.07-32.38 56.92 66.67 75.20-97.14	-	-
87	2	7.88-20.27 24.43 27.28-44.03 64.00 77.14 86.15 99.26-139.05	7.88-20.27 24.43 27.28-44.03 64.00 77.14 86.15 99.26-139.05	7.88-20.27 24.43 27.28-44.03 64.00 77.14 86.15 99.26-139.05	7.88-15.64 20.27 24.43 27.28-34.96 64.00 77.14 86.15 99.26-110.40
97	2	8.26-23.59 26.39 32.60-55.79 65.45 78.26 89.60-180.95	8.26-23.59 26.39 32.60-55.79 65.45 78.26 89.60-180.95	8.26-23.59 26.39 32.60-55.79 65.45 78.26 89.60-180.95	8.26-21.23 24.13 27.63-44.89 65.45 78.26 89.60-145.60

Редукторы WANSHSIN являются аналогами для многих известных брендов Европы:

SEW-EURODRIVE;
FLENDER;
NORD;
BAUER;
LENZE;
BONFIGLIOLI;
CHIARAVALLI
