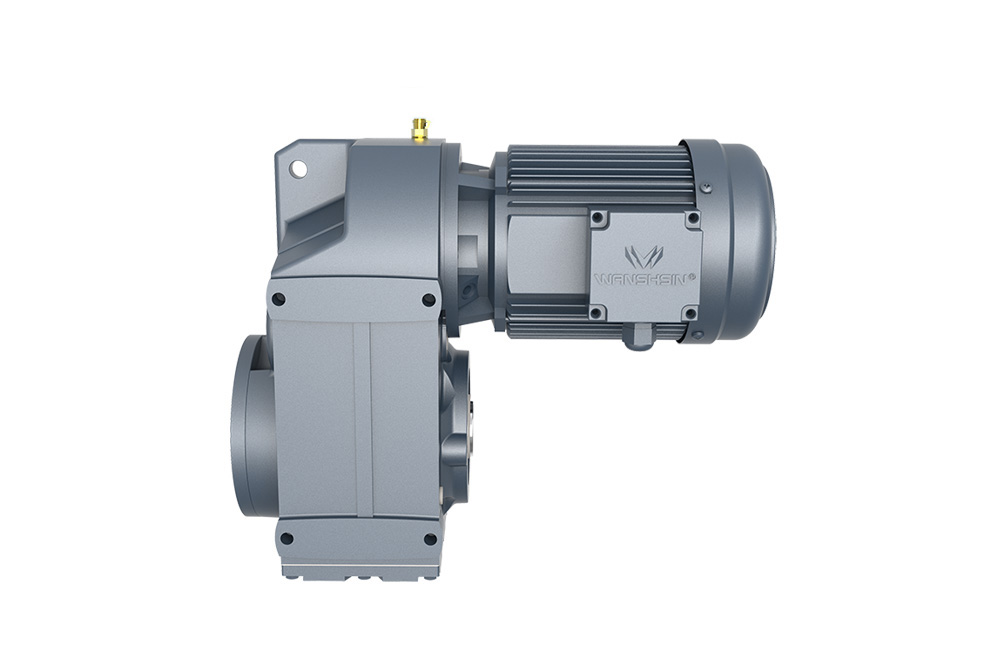

Цилиндрические редукторы с параллельными валами, серия F

Цилиндрические мотор-редукторы с параллельным расположением валов серии F имеют два вида установки: через фланец, на лапах. Редуктор имеет 10 типоразмеров. Низкий уровень шума.
Производитель: Wanshsin

Оставить заявку Заполнить опросный лист Скачать опросный лист

Очистить

Мощность	0,12 — 200 кВт
Количество типоразмеров	10
Редукция	до 3 ступеней
Крутящий момент	до 18 000 HM
Диапазон передаточных чисел	3.77 — 31434
Габариты	F37 — F157
Тип присоединения	Лапы; Фланец

Преимущества

Низкий уровень шума
Огромная номенклатура позиций под конкретную задачу
IEC-фланец для адаптивного монтажа электродвигателей
Рассчитаны на работу при постоянной нагрузке
КПД до 98%
Закаленные шестерни

Варианты исполнения и дополнительное оборудование:

Многоступенчатый редуктор
Соединительные IEC-фланцы для работы с разными двигателями
По запросу двигатели и мотор-редукторы могут быть снабжены встроенным электромагнитным тормозом
Механический тормоз

Передаточные значения комбинаций редукторов и электродвигателей 0,12 кВт - 7,5 кВт

Габариты мотор-редуктора / типоразмер F/FF/FA/FAF	Ступени редукции	D63/71 (0.12-0.37 кВт)	D80 (0.55-0.75 кВт)	D90 (1.1-1.5 кВт)	D100 (2.2-3.0 кВт)	D112 (4.0 кВт)	D132S (5.5 кВт)	D132M (7.5 кВт)
37	2	4.22-7.44 8.97-23.63	3.77-23.63	3.77-20.57	3.77-6.74 8.01-14.33 17.03	-	-	-
37	3	23.88-128.51	23.88-100.36	23.88-51.70 58.32-86.53	23.88-31.69 38.31 51.70 58.32 70.50	-	-	-
47	2	6.34-8.96 13.93-30.86	4.99-30.86	4.99-30.86	4.99-25.72	-	-	-
47	3	28.88-190.76	28.88-150.06	28.88-130.07	28.88-56.49 68.09-105.09	-	-	-
57	2	6.58-9.31 13.52-40.13	5.18-34.24	5.18-29.94	5.18-24.96	5.18-21.17	-	-
57	3	30.15-199.70	30.15-157.09	30.15-136.16	30.15-58.97 83.46-110.01	30.15-50.10 83.46-93.47	-	-
67	2	7.53-9.08 18.29-36.30	5.95-9.08 14.46-36.30	3.97-36.30	3.97-32.08	3.97-27.41	3.97-22.05	3.97-22.05
67	3	43.20-228.99	34.01-195.39	34.01-170.85	34.01-142.40	34.01-67.65 90.59-120.79	34.01-53.73 90.59-95.94	34.01-53.73 90.59-95.94
77	2	21.43-36.58	8.26-9.30 17.49-36.58	5.76-9.30 12.20-36.58	4.28-36.58	4.28-31.51	4.28-25.50	4.28-25.50
77	3	48.37-72.50 94.93-281.71	38.23-225.79	25.54-198.31	25.54-166.47	25.54-142.27	25.54-58.32 75.02-114.45	25.54-58.32 75.02-114.45
87	2	-	23.68-33.92	7.35-8.29 17.12-33.92	5.63-8.29 13.12-33.92	5.63-8.29 13.12-33.92	4.12-33.92	4.12-33.92
87	3	-	109.49-270.68	39.30-50.36 76.39-270.68	29.20-228.93	29.20-197.20	29.20-159.61	29.20-159.61
97	2	-	-	9.06 22.11-43.28	7.07-9.06 17.25-43.28	7.07-9.06 17.25-43.28	4.57-43.28	4.57-43.28
97	3	-	-	58.06-72.29 80.31 89.85-97.58 112.99-276.77	44.49-72.29 80.31-276.77	44.49-72.29 80.31-276.77	32.50-223.88	32.50-223.88
107	2	-	-	-	21.76-33.79	21.76-33.79	7.40-9.69 14.67-33.79	7.40-9.69 14.67-33.79
107	3	-	-	-	58.12-83.99 92.47-254.40	58.12-83.99 92.47-254.40	37.61-254.40	37.61-254.40
127	2	-	-	-	-	-	-	7.88-8.86 14.55-26.86
127	3	-	-	-	-	-	-	37.28-170.83

Передаточные значения комбинаций редукторов и электродвигателей 9,2 кВт к- к200 кВт

Габариты мотор-редуктора / типоразмер F/FF/FA/FAF	Ступени редукции	D132ML (9.2 кВт)	D160M (11 кВт)	D160L (15 кВт)	D180 (18.5 кВт)	D200 (30 кВт)	D225 (37-45 кВт)	D250 (55 кВт)	D280 (75-90 кВт)	D315 (110-132 кВт)	D315-A/B (160-200 кВт)
77	2	4.28-19.70	4.28-19.70	-	-	-	-	-	-	-	-
77	3	25.54-43.58	25.54-43.58	-	-	-	-	-	-	-	-
87	2	4.12-26.50	4.12-26.50	4.12-26.50	4.12-21.32	-	-	-	-	-	-
87	3	29.20-123.29	29.20-123.29	29.20-123.29	29.20-50.36	-	-	-	-	-	-
97	2	4.57-33.91	4.57-33.91	4.57-33.91	4.57-27.44	-	-	-	-	-	-
97	3	32.50-89.85 102.16-174.87	32.50-89.85 102.16-174.87	32.50-89.85 102.16-174.87	32.50-75.63 86.59 102.16-140.71	-	-	-	-	-	-
107	2	6.22-9.69 12.33-33.79	6.22-9.69 12.33-33.79	6.22-9.69 12.33-33.79	6.22-33.79	-	6.22-27.57	-	-	-	-
107	3	31.80-199.31	31.80-199.31	31.80-199.31	31.80-161.28	31.80-161.28	31.80-74.52 88.49 101.38-129.97		-	-	-
127	2	6.80-8.86 12.54-26.86	6.80-8.86 12.54-26.86	6.80-8.86 12.54-26.86	5.52-26.86	4.86-26.86	4.68-26.86	4.68-21.38	4.68-21.38	-	-
127	3	31.33-170.83	31.33-170.83	31.33-170.83	25.30-153.67	25.30-125.37	25.30-125.37	25.30-55.31 75.41-98.95	25.30-55.31 75.41-98.95	-	-
157	2	-	16.85-53.55	16.85-53.55	13.96-43.94	11.92-35.75	11.92-35.75	11.92-28.60	11.92-28.60	11.92-22.16	11.92-16.85
157	3	-	40.06-267.43	40.06-267.43	32.55-217.62	27.60-178.20	27.60-178.20	27.60-68.28 96.53-141.80	27.60-68.28 96.53-141.80	27.60-52.24 96.53-108.49	27.60-40.06

Редукторы WANSHSIN являются аналогами для многих известных брендов Европы:

SEW-EURODRIVE;
FLENDER;
NORD;
BAUER;
LENZE;
BONFIGLIOLI;
CHIARAVALLI
